概述：

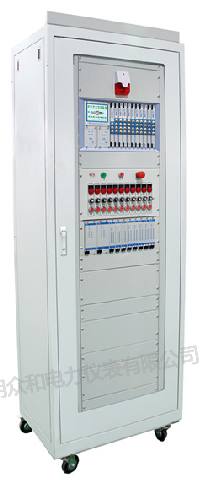

    ZH9001汽輪機監測保護系統是為汽輪機發電機組正常運行配備的安全可靠的監測保護裝置。本裝置是基于汽輪機緊急跳閘系統ETS和TEI旋轉機械監視保護儀表一體化整體設計而成。該產品不僅可以為汽輪機軸系旋轉機械運行提供連續的在線參數測量，而且可以在汽輪機發生某種可導致機組嚴重損害的情況下，使機組自動緊急跳閘停機，可靠的保護了汽輪機組的安全。

主要功能：

   ■ETS緊急保護控制功能

   ■TSI旋轉機械監視報警和保護功能：振動幅度的監測和報警、振動烈度的監測和報警、軸的徑向振動的監測和報警、軸向位移的監測和報警、脹差的監測和報警、轉速監視和報警、撞擊子動作監視與記錄、零轉速監視與報警、正反轉指示、三取二超速監視保護、轉子繞度（偏心）峰-峰值的監測與報警、閥位監測與報警、油箱油位監測與報警、氣缸膨脹的監測與報警、溫度監測與報警（熱電偶）、溫度監測與報警（熱電阻）、輸出除三取二超速保護模塊以外的各種監測模塊的繼電器觸點信號。

主要特點：

   ●雙電源工作，無擾切換，穩定性好；

   ●ETS工作站冗余，任何一個工作站出現故障，不影響ETS運行；

   ●重要信號可冗余設計，也可以三取二表決；

   ●獨立于工作站的停機功能，在任何情況下都能實現緊急停機；

   ●帶保護的投切開關，既方便操作，又能防止運行中保護被隨意退出；

   ●帶現場試驗，可測試各項邏輯保護功能；

   ●首出指示判別，方便用戶分析原因；

   ●Ethernet網絡通訊接口可供現場HMI顯示通訊、或遠程計算機通訊顯示；

   ●可配置現場人機交互界面或遠程操作站；

   ●監測卡采用32位嵌入式工業處理器，高速16位A/D轉換器，四通道測量，邏輯組合輸出報警，高抗干擾性的硬件結構設計；

   ●采用集中管理，分散控制的工作方式，大大提高了系統的可靠性；

   ●系統不需要修改硬件，即可通過液晶屏上的圖形文字向導對各個監測器進行操作和組態，方便靈活地實現各種邏輯控制；

   ●自診斷功能，消除潛在的安全隱患；

   ●通過RS-485接口實現上位計算機和各監測器的數據通訊；

   ●可根據監視需求對裝置進行組合，形成實用系統；

   ●具有現場監視和遠程監視雙重功能，現場采用數字顯示，遠程可與工業控制計算機通信；

   ●ETS與TEI一體化無縫連接，使用、維護方便。
